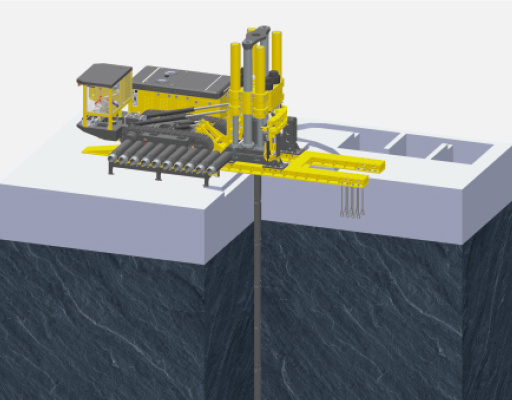

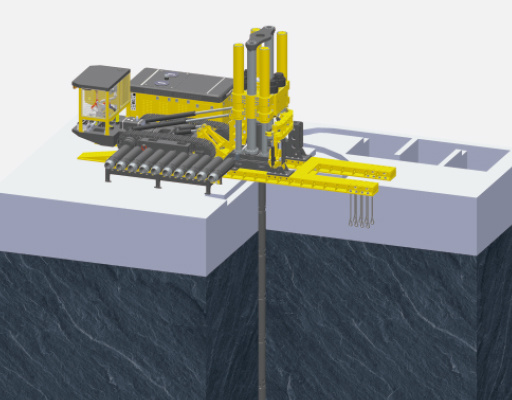

整機采用模塊化設計，由動力車、主機和履帶式搬運車三部分組成，結構緊湊，無需復雜繁瑣的拆卸便可完成下井轉場，轉場運輸便捷，低矮狹小空間等復雜條件下作業適應性好；搭載創新研發的閉式重載驅動系統，破巖能力可覆蓋各種復雜地質巖層。

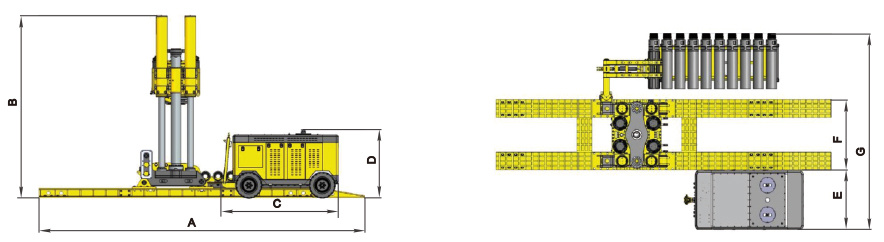

外形尺寸

機型	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	I(mm)
CY-R200V(AT-5000L)	10250	5820	3600	2130	1800	2140	6000	10600	2732
CY-R236V(AT-6000L)	11450	5820	3650	2161	1800	2140	6000	10600	2732
CY-R276V(AT-7000L)	13500	5185-7940	3732	2145	2000	2700	7500	12500	3370

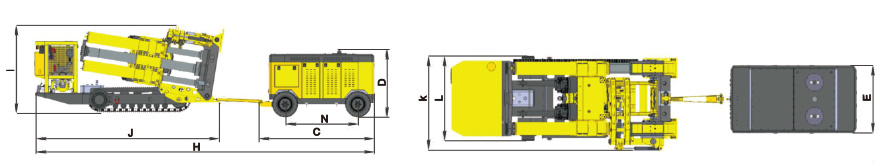

機型	J(mm)	K(mm)	L(mm)	M(mm)	搬運車質量	主機 質量	移動泵站質量	合計 質量
CY-R200V(AT-5000L)	6010	2495	2250	2300	12	31.8	6.9	50.7
CY-R236V(AT-6000L)	6010	2495	2250	2300	12	32.5	6.8	51.3
CY-R276V(AT-7000L)	6836	2686	2600	2700	15	55	8	78

性能參數

項目		單位	CY-R200V(AT-5000L)	CY-R236V(AT-6000L)	CY-R276V(AT-7000L)
項目		單位	CY-R200V(AT-5000L)	CY-R236V(AT-6000L)	CY-R276V(AT-7000L)
作業參數	公稱井徑	mm	5000	6000	7000
	最大井徑	mm	6000	7200	8000
	最大井深	m	600	600	1000
	導孔直徑	mm	350	350	431
	天井角度	°	90
推進參數	推進力	kN	4200	4200	6700
	反提力	kN	8600	8600	14000
	推進行程	mm	2195	2195	2755
回轉參數	額定扭矩	kN. m	560	690	971
	峰值扭矩	kN. m	800	980	1154
	回轉速度	r/min	0~28	0~22	0~20
行走參數	行走速度	km/h	0~1.8	0~1.8	0~2
	爬坡能力	°	14	14	14
	離地間隙	mm	250	250	250
	柴油機功率	kW	96(國IV)	96(國Ⅳ)	154(國Ⅳ)
	柴油箱容積	L	170	170	270
動力參數	主電機功率	kW	400	400	630
動力參數	電壓	V	380 / 660 / 1000 / 1140
液壓系統	系統額定壓力	MPa	35	35	35
	液壓油箱容積	L	655(泵站)+370(行走底盤)		770(泵站)+450(行走底盤)
	過濾精度	μm	10	10	10

可選配置

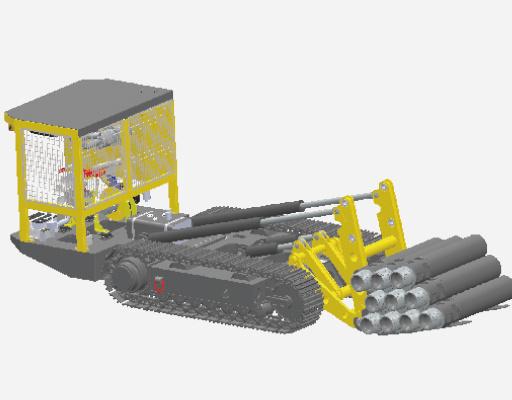

履帶式搬運車：履帶式搬運車搭載不同屬具可用于鉆桿、刀盤、水泵等物料的搬運，實現一機多用。
