針對緩傾斜礦體開采過程中，天井掘進施工具有井徑、井深較小，單條天井施工周期短，設備轉場頻繁等特點，通過采用分體式設計，結構緊湊，通過性好，搭載創新研發的液壓支柱穩定定位系統，可滿足各種復雜條件下的緩傾斜天井安全高效掘進施工。

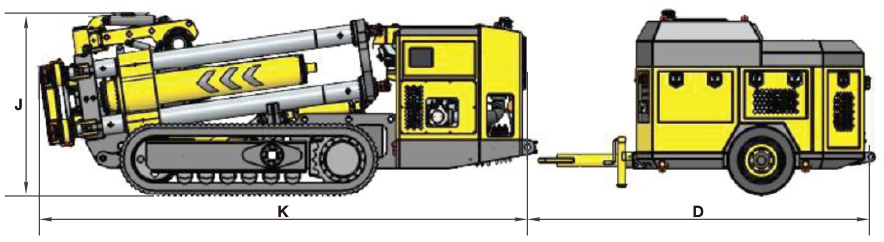

外形尺寸
| 機型 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) | H(mm) | I(mm) | J(mm) | K(mm) | 主機質量 | 泵站質量 |
| CY-R80C(AT-2000L(A)) | 3850 | 4950 | 5150 | 2880 | 2880 | 2520 | 2100 | 1200 | 1455 | 1650 | 4300 | 10.5 | 2.3 |
性能參數
| 項目 | 單位 | CY-R80C (AT2000L(A)） | |
| 作業參數 | 公稱井徑 | mm | 2000 |
| 最大井深 | m | 400 | |
| 導孔直徑 | mm | 241 | |
| 鉆孔角度 | ° | 15～90 | |
| 推進參數 | 推進力 | kN | 1000 |
| 反提力 | kN | 2400 | |
| 推進行程 | mm | 1450 | |
| 回轉參數 | 額定扭矩 | kN. m | 70 |
| 回轉速度 | r/min | 0～30 | |
| 行走參數 | 行走速度 | km/h | 0～2 |
| 爬坡能力 | ° | 14 | |
| 離地高度 | mm | 230 | |
| 柴油機功率 | kW | 54（國Ⅳ） | |
| 動力參數 | 主電機功率 | kW | 90 |
| 電壓 | V | 標配380（可選配660/1000/1140） | |
| 頻率 | Hz | 50 | |
| 液壓系統 | 系統額定壓力 | MPa | 35 |
| 液壓油箱容積 | L | 480 | |
| 過濾精度 | μm | 10 | |
技術特點
| 免混凝土基礎施工 | 緩傾斜天井施工 |
 |
 |
|

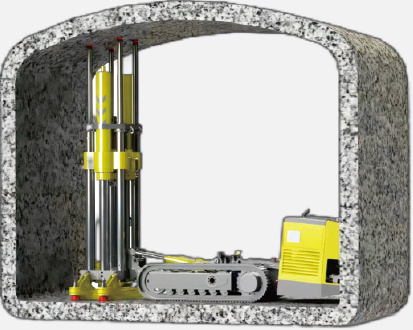

即達即用 通過液壓支柱穩定定位系統快速完成立機定位，無需澆筑混凝土基礎，節約施工準備時間7～10日，簡化施工流程，提高作業效率，降低生產成本。 |

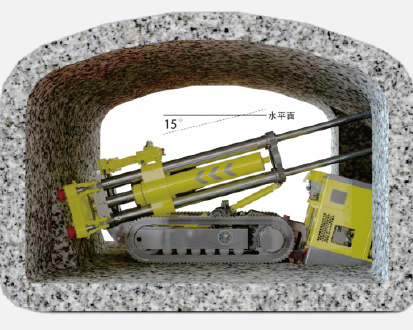

緩傾斜施工 通過研究緩傾斜天井施工工藝工法，研發緩傾斜天井施工鉆具系統，可實現15°～90°大范圍天井掘進施工。 |
